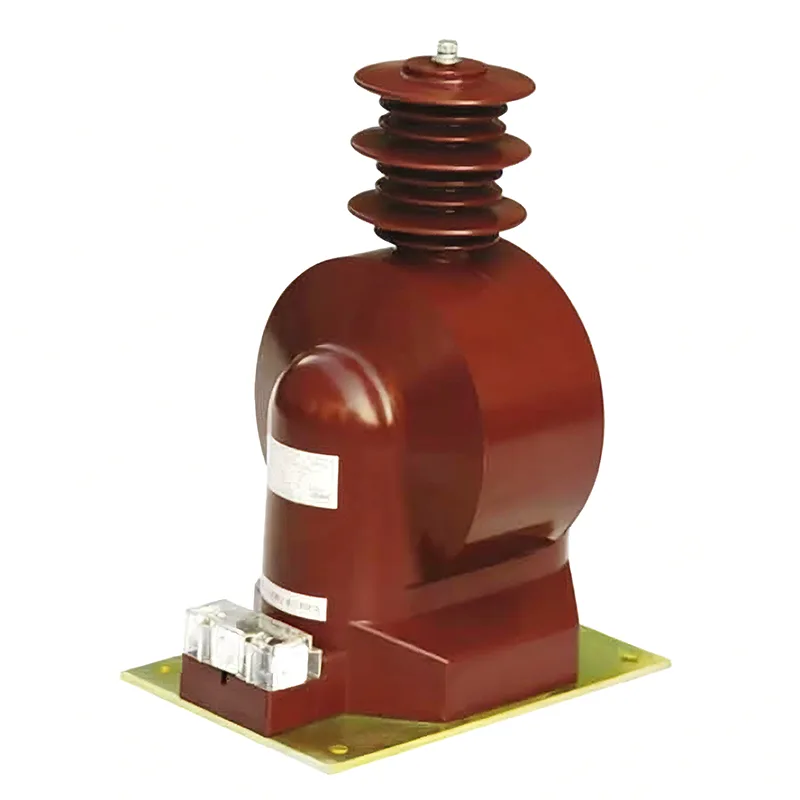

35 кВ напонски трансформатор

Као произвођач висококвалитетних 35 кВ напонских трансформатора, Иоубиан може изабрати куповину напонских трансформатора из наше фабрике када имате потешкоћа при избору или сте неодлучни. Ми смо произвођач са дугогодишњим искуством, комплетном опремом и тимом који за Вас решава све проблеме.

Које су структурне карактеристике напонских трансформатора?

1) Уљни трансформатор напона

Уљни напонски трансформатори се деле на једностепене и серијске једностепене типове. Једностепени тип се може користити за напонске нивое од 220кВ и испод, док серијски тип може да се користи за све напонске нивое од 66кВ и више. Примарни и секундарни намотаји једностепеног типа су намотани на заједничко гвоздено језгро, при чему изолација није степенована, а конверзија енергије се постиже магнетном спрегом. Каскадни тип се састоји од више примарних намотаја са истим бројем завоја састављених на истом гвозденом језгру са упола мањим бројем намотаја, распоређених одозго према доле и повезаним између високог напона и земље.

2) СФ6 гасом изоловани напонски трансформатор

СФ6 гасом изоловани напонски трансформатор се састоји од кућишта, изолационог омотача, гвозденог језгра, примарног и секундарног намотаја и прибора за уградњу. Примарни намотај обично има слојевити намотај у облику пагоде и намотан је на степенаст начин. Секундарни намотај је слојевити намотај, намотан уско уз гвоздено језгро, које је обично једнофазно двостубно ламинирано гвоздено језгро. СФ6 гасом изоловани напонски трансформатори могу се упарити са ГИС-ом или користити као независни СФ6 гасом изоловани напонски трансформатори.

Које су методе ожичења за напонске трансформаторе?

1) Једнофазно ожичење се обично користи у системима велике струје уземљења да би се утврдило да ли нема напона или синхронизације у линији. Било која фаза се може повезати, али други критеријум је да се користи одговарајућа фаза напона магистрале.

2) Напонски трансформатор повезан између две фазе напона се углавном користи у системима за уземљење мале струје да би се утврдило да ли је линија под напоном или је синхрона, јер системи мале струје уземљења дозвољавају једнофазно уземљење. Ако се користи само један једнофазни трансформатор напона уземљења, ако је напонски трансформатор тачно у фази уземљења и измерени напон уземљења те фазе је нула, немогуће је проверити да ли вод није под напоном. Ако се погрешно процени, може изазвати несинхроно затварање

У ожичењу струјних трансформатора треба напоменути следеће

1) Секундарна страна напонског трансформатора од 35 кВ не сме бити прекинута током употребе. Приликом растављања инструмената или релеја током употребе, секундарна страна треба унапред да буде кратко спојена. Током инсталације, ожичење треба да буде поуздано и није дозвољено инсталирати осигураче на секундарној страни;

2) Секундарна страна мора имати један крај уземљен. Спречити оштећење изолације на примарној и секундарној страни и спречити улазак високог напона на секундарну страну, угрожавајући безбедност личности и опреме;

3) Обратите пажњу на поларитет приликом ожичења. Прикључци поларитета на примарној и секундарној страни струјног трансформатора су означени словима.

4) Примарна страна је повезана серијски у коло, а секундарни бочни релеј или мерни инструмент је повезан серијски.
