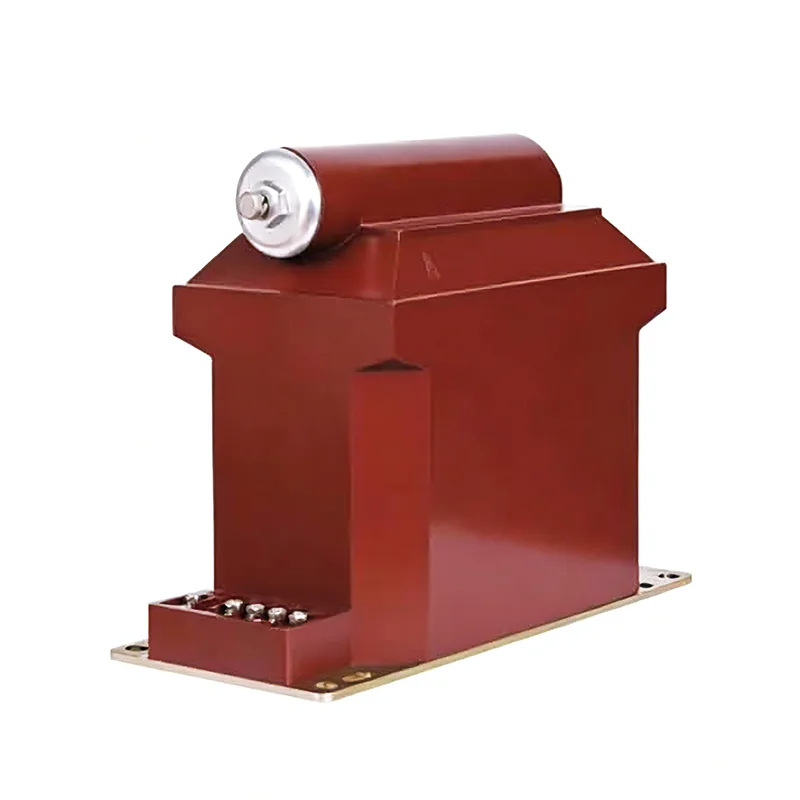

33 кВ напонски трансформатор

Иоубиан издржљиви напонски трансформатор од 33 кВ користи посебне технике намотаја и заштите за примарне и секундарне намотаје како би побољшао дистрибуцију напонског напона. Сваки калем је пажљиво изолован полиестерским филмом како би се обезбедио висок диелектрик између слојева. Саставите завршену структуру намотаја и двоструко прстенасто гвоздено језгро на носећи оквир.

Превентивне мере

1. Пре пуштања у рад, напонски трансформатор 1,33 кВ мора бити подвргнут испитивању и прегледу према наведеним тачкама прописа. На пример, мерење поларитета, група повезивања, подрхтавање изолације, секвенца нуклеарне фазе итд.

2. Ожичење напонског трансформатора треба да обезбеди његову исправност. Примарни намотај треба да буде повезан паралелно са испитиваним колом, а секундарни намотај паралелно са напонским намотајем прикљученог мерног инструмента, уређаја за релејну заштиту или аутоматског уређаја. Истовремено, треба обратити пажњу на исправност поларитета.

3. Капацитет оптерећења прикљученог на секундарну страну напонског трансформатора од 33 кВ треба да буде одговарајући, а оптерећење прикључено на секундарну страну напонског трансформатора не би требало да прелази његов називни капацитет, иначе ће повећати грешку трансформатора и отежати постизање тачности мерења.

4. Кратки спојеви нису дозвољени на секундарној страни напонског трансформатора 4,33 кВ. Због мале импедансе унутар напонског трансформатора, ако је секундарни круг кратко спојен, доћи ће до велике струје која ће оштетити секундарну опрему и чак угрозити личну безбедност. Напонски трансформатори могу бити опремљени осигурачима на секундарној страни да би се заштитили од оштећења изазваних кратким спојем на секундарној страни. Тамо где је могуће, осигураче треба поставити и на примарну страну како би се високонапонска електроенергетска мрежа заштитила од угрожавања безбедности примарног система услед кварова на високонапонским намотајима или водећим жицама трансформатора.

5. Да би се обезбедила безбедност људи при контакту са мерним инструментима и релејима, секундарни намотај напонског трансформатора мора имати тачку уземљења. Јер након уземљења, када је изолација између примарног и секундарног намотаја оштећена, може спречити да високи напон угрози личну безбедност у инструментима и релејима.

6. Секундарна страна напонског трансформатора не сме бити кратко спојена.

За изолацију и заштиту, компонента се аутоматски сипа под вакуумом у хидрофобну циклоалифатичну епоксидну смолу (ХЦЕП). ХЦЕП материјал има одличну путању лука, отпорност на озон и ултраљубичасто зрачење, задржавајући физичку снагу. Хидрофобна својства површине ХЦЕП-а обезбеђују његове високо поуздане перформансе у влажним, влажним или загађеним срединама.

Може се користити за дистрибутивне водове од 35КВ, руднике угља, електране, железнице и фабрике.

Напонски трансформатор од 33 кВ је стриктно усклађен са ИЕЦ60044-2; ИЕЦ 61869-1，3； АНСИ/ИЕЕЕ Ц57.13。

апликација

Железница; Рудници угља; Бројило електричне енергије; Електрана; Мерило електричне енергије; Електрана; Средњонапонска расклопна постројења; Нафтна и гасна предузећа; Електродистрибутивна кутија; Систем за дистрибуцију електричне енергије; Ормарић са изолацијом; Ормар за прстенасте мреже; Мерни инструмент; Завод за електричну енергију; Индустријски анализатор минималног напона;

карактеристика

Тежина: 50 кг;

Век трајања: 30 година;

Материјал: Епоксидна смола (ХЦЕП);

Називни напон до 36 кВ;

Ниво тачности: 0,2 0,5 6П 3П;

33КВ 35КВ 36КВ унутрашња примена;

Дизајн једнополног напонског трансформатора;

Ограничена топлотна снага (ВА): 300ВА/600ВА;

Разумна структура, чврста структура;

Однос номиналног напона: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

Називни основни ниво изолације (БИЛ) до 200 кВ;

Одлична отпорност на кратки спој и топлоту;
