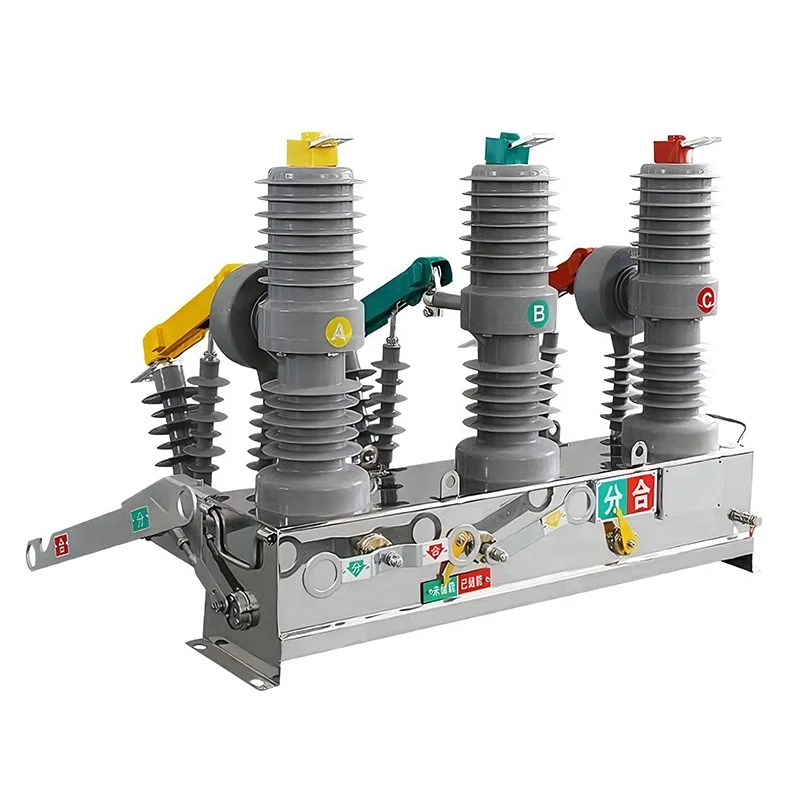

11 КВ вакуумски прекидач

У Иоубиану, наш дизајн је усредсређен на стандард од 12 кВ за 11 кВ вакуумски прекидач, који свеобухватно покрива и оптимизује захтеве перформанси 11 кВ електричне мреже. За разлику од старих технологија, ови прекидачи се ослањају на окружење високог вакуума за гашење лука, чиме се стабилизује електрична мрежа и обезбеђује безбедност особља.

Разумети основну технологију вакуума

"Вакум" у 11 Кв вакуумском прекидачу се односи на окружење унутар коморе за гашење вакуумског лука (обично се назива вакуум боца). Ово је срж система. Због своје супериорне диелектричне чврстоће (изолационе способности) у поређењу са ваздухом или уљем, вакуум може постићи мање контактне празнине и издржати високе напоне.

Када је наш вакуумски прекидач од 11 Кв у функцији, долази до раздвајања контаката унутар трајно затворене вакуум коморе. Због одсуства молекула гаса, готово да нема ничега за одржавање лука, чиме се постиже брза изолација квара.

Улога вакуумске коморе за гашење лука у гашењу лука

Процес гашења лука наше опреме је прецизан и тренутан. Ево нашег дизајна за имплементацију његовог принципа рада:

1. Раздвајање контаката: Када се открије квар, контакти се раздвајају.

2. Лук металне паре: Због металне паре у контактном материјалу, накратко ће се формирати лук.

3. Брза дифузија: Због вакуумског окружења, метална пара ће се ширити и дифундирати изузетно великом брзином.

4. Прекидач струјног кола са укрштањем нуле: Када струја први пут пређе нулу, лук се гаси због бржег поврата диелектричне чврстоће од брзине којом напон расте и поново пали лук.

Разлика између вакуумских прекидача и традиционалних прекидача за уље/гас

Залажемо се за прелазак на вакуумску технологију јер елиминише одговорност за животну средину и одржавање повезане са старомодним уљним или гасним прекидачима. У наставку се пореди зашто су еколошки прихватљиви прекидачи бољи избор за модерну инфраструктуру.

Вакумски прекидач (ВЦБ) Уљни/ваздушни прекидач

Способност гашења лука: средњи/високи вакуум (запечаћено) уље или компримовани ваздух

Одржавање: Веома ретко (доживотно заптивање) високо (замена уља, контакти за чишћење)

Ризик од пожара: Нема (без уља и СФ6) Висок (запаљиво уље)

Век трајања: Дуг (20-30 година) Кратак (старење уз употребу)

Величина: Компактна модуларна/гломазна

Утицај на животну средину: заштита животне средине/ризик од цурења нафте или емисије СФ6

Усвајањем вакуумске технологије, наш вакуумски прекидач од 11 Кв не само да је безбеднији, већ и значајно смањује оперативне трошкове током целог животног циклуса опреме.

Параметри називног напона и струје

Иако су ови уређаји распоређени у 11кВ мрежи напајања, називни напон 11кВ вакуумског прекидача је 12кВ како би се осигурала неопходна сигурносна маргина. Називна стална струја одређује капацитет оптерећења који прекидач може да издржи током нормалног рада. Нудимо флексибилне конфигурације како бисмо задовољили специфичне захтеве оптерећења:

Називна струја 630А: погодна за стандардне разводне напојнике и мала индустријска оптерећења.

1250А до 1600А: Дизајнирано посебно за главне долазне водове и тешке индустријске машине.

Прилагођавање: Више номиналне вредности се могу обезбедити на основу специфичних конфигурација расклопних уређаја.

Капацитет прекидања кратког споја и усклађеност

Сигурно искључење кварова је најкритичнија функција сваког вакуумског прекидача. Наш вакуумски прекидач од 11 Кв има прекидни капацитет кратког споја од 20 кА до 31,5 кА, осигуравајући могућност тренутног уклањања великих струја квара без оштећења опреме низводно.

Строго се придржавамо глобалних стандарда производње. Свака јединица је опремљена вакуумским прекидачем (ВЦБ) који је у складу са стандардом ИЕЦ 62271-100, осигуравајући доследност у перформансама међу рониоцима.
