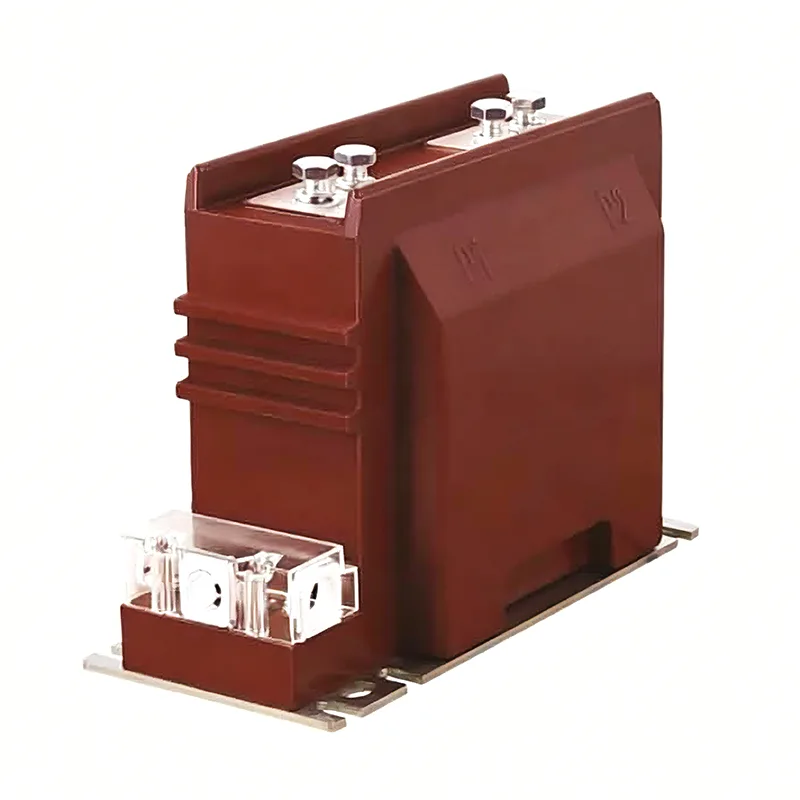

11 Кв струјни трансформатор

Иоубианов висококвалитетни струјни трансформатор од 11 Кв игра улогу у конверзији струје и електричној изолацији. Струја у водовима за производњу, трансформацију, пренос, дистрибуцију и потрошњу електричне енергије веома варира, у распону од неколико ампера до десетина хиљада ампера. За погодност мерења, заштите и контроле, потребно је претворити у релативно уједначену струју. Поред тога, напон на линији је генерално висок, а директно мерење је веома опасно. Даху Елецтриц вас срдачно позива у нашу фабрику да купите најновије, најпродаваније, приступачне и висококвалитетне струјне трансформаторе од 11 кВ. Радујемо се сарадњи са вама.

Модел струјног трансформатора 11 Кв

Прво слово: Л - струјни трансформатор

Друго слово: А - стил кроз зид; З-стуб тип; Тип М-сабирнице; Д - Једноструки пролазни тип; В - обрнута структура; Ј - Нулти низ

За потребе детекције уземљења; В - Анти загађење; Р - голи тип намотаја

Треће слово: З - тип ливења од епоксидне смоле; Ц - Керамичка изолација; К - Медијум изолован гасом; В - Специјално за заштиту микрорачунара

Четврто слово: Б - са нивоом заштите; Ц - Диференцијална заштита; Д-Д ниво; К - Побољшани тип; Ј - Енханцед ЗГ

Пета цифра: Серијски број производа на нивоу напона

Основа избора

називни напон

Називни напон струјног трансформатора треба да буде већи од називног напона линије инсталације.

однос трансформације

Свако треба да израчуна тренутни ИЦ на основу оптерећења и да изабере однос струјног трансформатора. Постоје различите спецификације за однос називне струје примарне стране струјних трансформатора (као што су 20, 30, 40, 50, 75, 100, 150, 2 × а/Ц), а називна струја секундарне стране је обично 1А или 5А. Међу њима, 2 × а/Ц означава да постоје два односа струје за исти производ, што се може постићи променом начина ожичења спојних делова производа. Када је повезан у серији, однос струје је а/ц, а када је повезан паралелно, однос струје је 2 × а/Ц. Уопштено говорећи, избор коефицијента конверзије струје за мерне струјне трансформаторе треба да обезбеди да њихова називна струја И1н не буде мања од струје оптерећења у линији (тј. израчунате ИЦ). Ако је струја прорачуна оптерећења у линији 350А, коефицијент конверзије струјног трансформатора треба изабрати као 400/5. Да би се обезбедили захтеви за тачност струјног трансформатора од 11 Кв који се користи за заштиту, однос трансформације се може изабрати да буде већи.

Принцип избора нивоа тачности: Ниво тачности струјног трансформатора који се користи за обрачун и мерење не сме бити нижи од 0,5 нивоа; Амперметар који се користи за праћење величине струје оптерећења у сваком улазном и одлазном колу треба да користи струјне трансформаторе нивоа 1,0-3,0. Да би се осигурало да грешка у тачности не прелази наведену вредност, секундарно оптерећење (волт ампер) струјног трансформатора се генерално проверава, а секундарно оптерећење С2 трансформатора није веће од називног оптерећења С2н, тако да се одабрана тачност може гарантовати. Формула за проверу тачности: С2 ≤ С2н.
