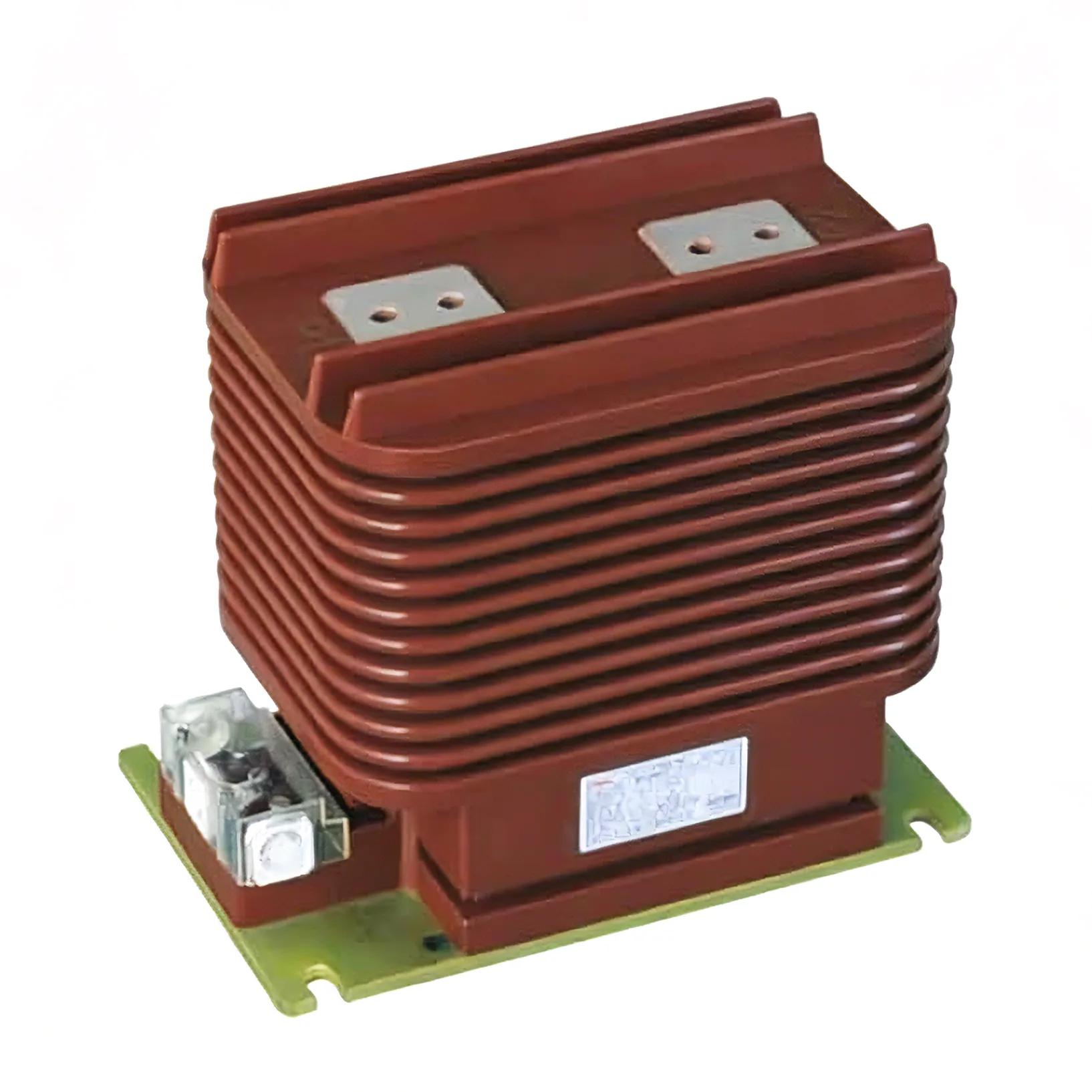

24 кВ струјни трансформатор

Струјни трансформатор од 24 кВ који производи Иоубиан је важна компонента затворених расклопних уређаја. Ако користите затворену расклопну опрему, наш производ је дефинитивно прикладан за вас и игра кључну улогу у савременим електричним системима. Он не само да мери струју, већ и треба да обавља важне задатке као што су надзор енергије и обезбеђивање несметаног рада заштитних релеја у једнофазним и трофазним системима наизменичне струје.

Карактеристике

Поред диелектричних својстава, епоксидна смола такође има одличну механичку чврстоћу. Овај материјал има високу затезну чврстоћу, што значи да струјни трансформатор од 24 кВ може издржати значајна механичка напрезања без деформације или лома. Ово обезбеђује стабилну помоћ у заштити унутрашњих компоненти струјног трансформатора од спољашњих сила и вибрација.

Одливци од епоксидне смоле се праве сипањем епоксидне смоле у ​​калупе, обезбеђујући веома безбедну изолацију струјних трансформатора. Процес ливења такође обезбеђује уједначен и бешавни изолациони слој, ефикасно спречавајући електрични квар и цурење. Поред тога, изолација блокира факторе околине као што су влага, прашина и хемикалије, додатно побољшавајући заштиту унутрашњих компоненти. Овај начин производње обезбеђује квалитет и поузданост одливака, што га чини једним од најчешће коришћених изолационих материјала у електроенергетској индустрији.

Бакарне жице се обично користе у намотајима струјних трансформатора од 33 кВ. Ови материјали имају високу проводљивост и механичку издржљивост и могу ефикасно да преносе струјне сигнале док издрже радни стрес.

Поред своје функционалности, Иоубиан-ови 33кВ струјни трансформатори су такође познати по својој посвећености квалитету и иновацијама. Интегрише напредне функције, подвргава се ригорозном тестирању и испуњава индустријске стандарде.

Детаљи

Дизајн струјних трансформатора се користи за мерење и заштиту високонапонских дистрибутивних објеката уграђених интерно

Вредност секундарне струје је 5А или 1А, која се може комбиновати. Ниво тачности мерног кола је 0,2С, 0,2, 0,5С, 0,5, 1, 3, а тачност заштитног кола је 5П, 10П и ПС. Трансформатор испуњава захтевани ниво тачности у опсегу од 25% до 100% називног оптерећења.

Ограничите радну струју на 120% ИН. Према договору између произвођача и купца, могу се обезбедити и друге вредности, као што је 200% ИН.

ЦТ је конструисан као трансформатор са једним или више примарних намотаја. Најновија структура ових струјних трансформатора од 24 кВ не дозвољава само укључивање на секундарној страни, већ и на примарној страни. Главни прекидач се лако може инсталирати повезивањем два краткоспојника у коло помоћу два завртња М12.

Дизајн струјног трансформатора 24 кВ се користи за мерење и заштиту високонапонских дистрибутивних објеката инсталираних интерно.

Вредност секундарне струје је 5А или 1А, која се може комбиновати. Ниво тачности мерног кола је 0,2С, 0,2, 0,5С, 0,5, 1, 3, а тачност заштитног кола је 5П, 10П и ПС. Трансформатор испуњава захтевани ниво тачности у опсегу од 25% до 100% називног оптерећења.
