10 КВ струјни трансформатор

Зашто је Иоубианов издржљив струјни трансформатор од 10 кВ „око“ дистрибутивног система? Зато што у дистрибутивном систему од 10кВ струјни трансформатори представљају језгро опреме за обезбеђивање сигурности и прецизног мерења електричне мреже. Они су као "очи" електроенергетског система, претварају високи напон и велику струју у ниски напон и малу струју у пропорцији, дајући стабилне сигнале за мерење, заштиту и праћење.

Да ли вас мучи тешка селекција, нестабилан квалитет и одложено снабдевање? Да ли вам је потребан струјни трансформатор који је компатибилан са 10кВ расклопним апаратом и прстенастом главном јединицом, и који испуњава захтеве мерења и заштите? Погледајте Иоубианов струјни трансформатор од 10 кВ, он дефинитивно испуњава ваша очекивања.

Увод у језгро производа

2.1 Дефиниција производа и основна улога

10 кВ струјни трансформатор (ЦТ) је високонапонска опрема за конверзију струје погодна за 10кВ напонски ниво, припада типу електромагнетног трансформатора. Његова основна функција је претварање високих струја на високонапонској страни (као што су 100А, 200А, 600А, итд.) у стандардне секундарне струје од 5А или 1А са фиксним односом трансформације, постижући електричну изолацију између високонапонских система и нисконапонских мерних и заштитних кола, уз обезбеђивање тачних струјних струјних сигнала за праћење енергије, релејне струје.

2.2 Структура производа и техничке карактеристике

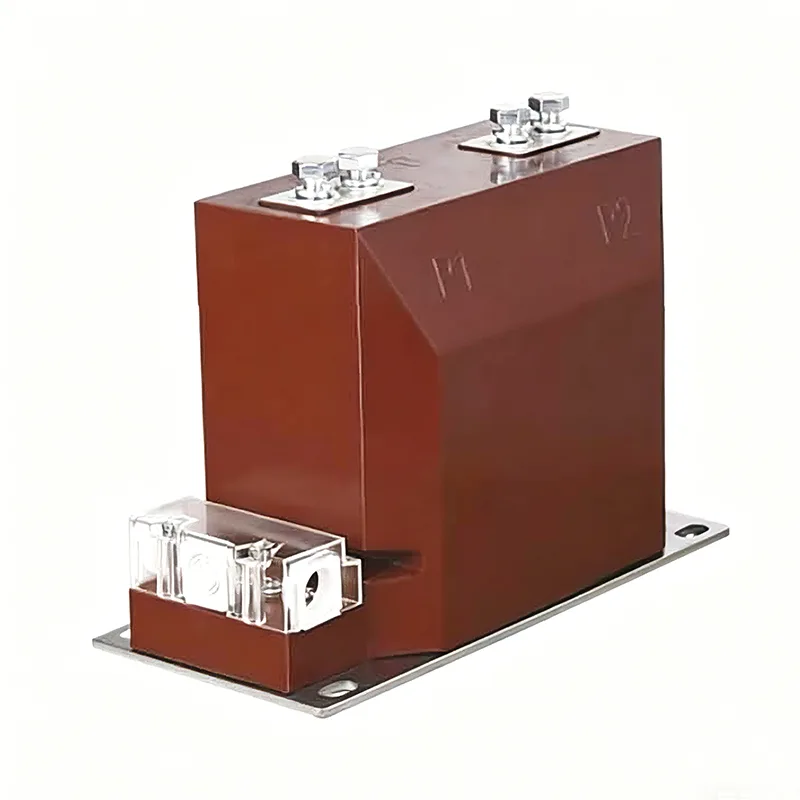

Овај струјни трансформатор од 10 кВ има потпуно затворену изолациону структуру од епоксидне смоле, са браон шкољком од епоксидне смоле као главним телом. Прикључци П1/П2 примарног намотаја изводе се бакарним шипкама, а секундарни намотај излази кроз провидну разводну кутију. Дно је опремљено монтажном плочом од нерђајућег челика, која је компатибилна са уградном величином стандардног разводног уређаја.

Потпуно изливена структура је без уља, нема ваздушних празнина, отпорна је на влагу, против обрастања и експлозије и може стабилно да ради у тешким окружењима у распону од -40 ℃ до +40 ℃ без потребе за свакодневним одржавањем;

Иоубиан подржава више нивоа тачности као што су 0.2С и 0.5 за мерење, 5П10 и 10П10 за заштиту, задовољавајући потребе мерења и заштите различитих сценарија;

Може да прилагоди различите односе као што су 5/5~3000/5А, погодне за различите тренутне спецификације дистрибутивних система од 10кВ;

Гвоздено језгро је направљено од висококвалитетних силицијумских челичних лимова, а распоред намотаја је разуман, ефикасно смањује утицај преосталог магнетизма и обезбеђује тачност мерења под високим струјним ударом;

Интегрисани структурални дизајн, компактне величине, директно инсталиран у 10кВ расклопни уређај, прстенасту главну јединицу и подстаницу типа кутије, штедећи простор у ормару.

Основне предности производа

Од избора материјала са гвозденим језгром, намотаја до ливења од епоксидне смоле, сваки процес заштитних струјних трансформатора од 10 кВ стриктно следи национални стандард ГБ 1208-2006 „Струјни трансформатори“. Пре напуштања фабрике, 100% грешке односа трансформације, грешке угла, отпорног напона изолације, пораста температуре и других свеобухватних тестова се спроводе како би се спречило да неквалификовани производи напусте фабрику;

За посебне радне услове као што су велика надморска висина, висока влажност и велика струја, посебни нивои изолације, односи трансформације и димензије инсталације могу се прилагодити тако да задовоље персонализоване потребе купаца;

10 кВ струјни трансформатор је направљен од висококвалитетне епоксидне смоле и увезених силиконских челичних лимова, који су отпорни на старење и корону, са животним веком од више од 30 година и могу имати користи од једнократне инсталације за цео живот;

Секундарни намотај је пројектован са заштитом од отвореног кола како би се спречило да високи напон угрози опрему и безбедност особља, у складу са прописима о безбедности електроенергетског система.

Апликација

Мерење енергије 10кВ подстаница, дистрибутивних просторија и трафостаница кутијастог типа пружа тачне податке за обрачун рачуна за електричну енергију;

Заштита од прекомерне струје, заштита од брзог прекида и диференцијална заштита 10кВ расклопног уређаја и прстенасте главне јединице обезбеђују брзо искључивање у случају кварова на електричној мрежи;

Праћење стања рада електроенергетске мреже у реалном времену кроз систем аутоматизације дистрибутивне мреже и праћење струје у паметној мрежи;

10кВ систем дистрибуције електричне енергије у фабрикама, рудницима и дата центрима осигурава сигурност индустријске производње електричне енергије;

10кВ систем повезан на мрежу фотонапонских електрана и пројеката ветроелектрана је погодан за посебне услове рада нове производње енергије.

Случајеви снаге компаније и сарадње: снага ствара квалитет, услуга осваја поверење

Зхејианг Даху Елецтриц Цо., Лтд. је професионално предузеће за истраживање и развој, производњу и продају трансформатора у Кини. Налази се у индустријској зони Ксиангианг, град Иуекинг, провинција Зхејианг, познат као главни град електричних уређаја у Кини, са погодним транспортом и комплетним индустријским пратећим објектима. Компанија се фокусира на производњу струјних трансформатора и напонских трансформатора са напонским нивоима као што су 10кВ и 35кВ. Има напредне производне линије за ливење од епоксидне смоле и свеобухватну лабораторију за испитивање у Кини. Успоставио је систем управљања квалитетом ИСО9001 и систем управљања животном средином ИСО14001. Њени производи су прошли тестирање и сертификацију националних ауторитативних институција и извозе се у многе земље и регионе као што су југоисточна Азија, Блиски исток и Африка.

Компанија се увек придржава пословне филозофије „водећи у технологији, оријентисана на људе“, узима квалитет производа као живот предузећа, континуирано улаже у истраживање и развој, континуирано оптимизује перформансе производа и пружа купцима исплатива решења за електричну опрему.
