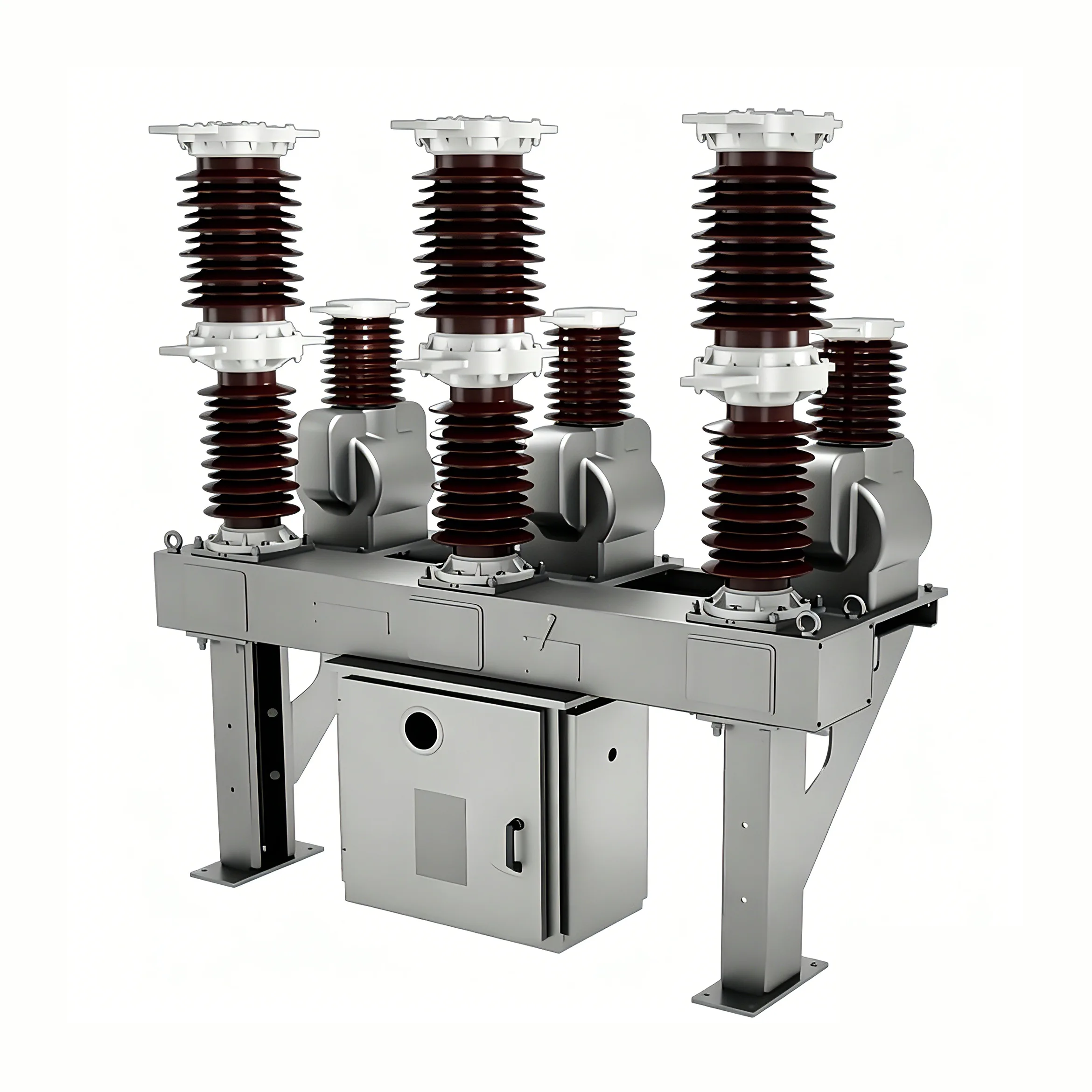

40.5кв прекидач за поновно затварање

40,5кв прекидач (у даљем тексту „прекидач“) је нова генерација спољног вакуумског прекидача који је развио Иоубиан увођењем напредне стране технологије и комбиновањем са карактеристикама кинеске електроенергетске индустрије. Углавном се користи за спољне дистрибутивне системе од 10-35кВ у градским и руралним електроенергетским мрежама. У комбинацији са применом струје оптерећења, струје преоптерећења и струје кратког споја, може се користити иу другим сличним ситуацијама.

радно окружење

Температура околине: -40 ℃ до 85 ℃

Дневна температурна разлика: 25 ℃

Надморска висина: ≤ 2000м

Брзина ветра не прелази 35м/с

Нема вибрација нормалног интензитета

Нема јаких корозивних гасова или медија (као што су киселине, алкалије, муљ, итд.)

Ниво загађења: ИВ

Температура пуњења: -40 ℃ до 85 ℃

Карактеристике

40,5кв прекидач за поновно затварање је побољшани дизајнерски производ који је у складу са АНСИ/ИЕЦ стандардима, опремљен магнетним актуатором, уређајем за укључивање/искључивање (РЦВЕ тип АЦР нема уређај за ручно затварање), 3 струјна сензора, до 3 сензора напона, и више функција као што су заштитна крива (програмабилна), логика координације (програмирање софтвера за комуникацију са рачунаром, програм за управљање програмом, АПП итд.). и користи РВК352 контролер.

Реклозер 40,5 кв је чврст изолован реклозер обложен силиконском гумом и не користи заптивање гаса СФ6. Овај рецлосер има велику стазу пузања и виши ниво изолације, погодан за системе до нивоа од 42кВ, БИЛ200кВ.

40,5кВ склопни реклозер је дизајниран за трофазну наизменичну струју 50/60Хз, са називним напоном од 40,5кВ, и погодан је за спољашњу високонапонску расклопну опрему. Углавном се користи у градским и руралним енергетским мрежама, подстаницама и дистрибутивним системима индустријских и рударских предузећа, за прекидну струју оптерећења, струју преоптерећења и струју кратког споја. Због посебних перформанси вакуумских прекидача, они су посебно погодни за апликације које захтевају чест рад и модификације без уља.

Овај модел прекидача има трофазну структуру раздвојених полова како би се осигурало да једнофазни кварови неће узроковати трофазне кратке спојеве. Комора за гашење вакуумског лука налази се унутар изолационих рукава сваке фазе, елиминишући ризик од кратког споја узрокованог кондензацијом. Спољна изолација прекидача од 40,5 кв је направљена од увезене спољне епоксидне смоле или материјала од силиконске гуме, који има одличну хидрофобност и перформансе против обраштања, што га чини погодним за спољашња окружења са високим захтевима отпорности на временске услове и тешким условима рада. Прекидач има компактну укупну структуру, заузима малу површину, лаган је и лако се инсталира. Унутрашњост кутије је напуњена трансформаторским уљем, али не садржи гас сумпор хексафлуорид, испуњавајући захтеве трансформације без уља и заштите животне средине.

Стандарди производа

Овај прекидач је у складу са следећим стандардима: ГБ1984: Високонапонски прекидачи; ГБ/Т11022: Општи технички захтеви за високонапонску расклопну опрему и контролну опрему; ЈБ3855:3.6~40.5кВ Вакуумски прекидач наизменичне струје високог напона ДЛ/Т403:12~40. Техничке спецификације за наручивање 5кВ АЦ високонапонских вакуумских прекидача ИЕЦ56: АЦ високонапонски прекидачи
